Как запрограммировать пульт от ворот: Alutech, Doorhan, Came и Nice
Чтобы запрограммировать пульт от откатных ворот, откройте крышку блока управления, нажмите кнопку записи на плате (Learn, Radio, Code или Prog) и в течение 10 секунд нажмите нужную кнопку на пульте. Число нажатий зависит от бренда: у Doorhan два, у Alutech два или три, у Nice нужно удерживать кнопку 3–4 секунды. Индикатор или щелчок реле подтвердят запись.
Не удерживайте кнопку записи «на пробу». У большинства приёмников удержание этой кнопки 8–20 секунд стирает все пульты сразу, и каждый брелок придётся записывать заново.

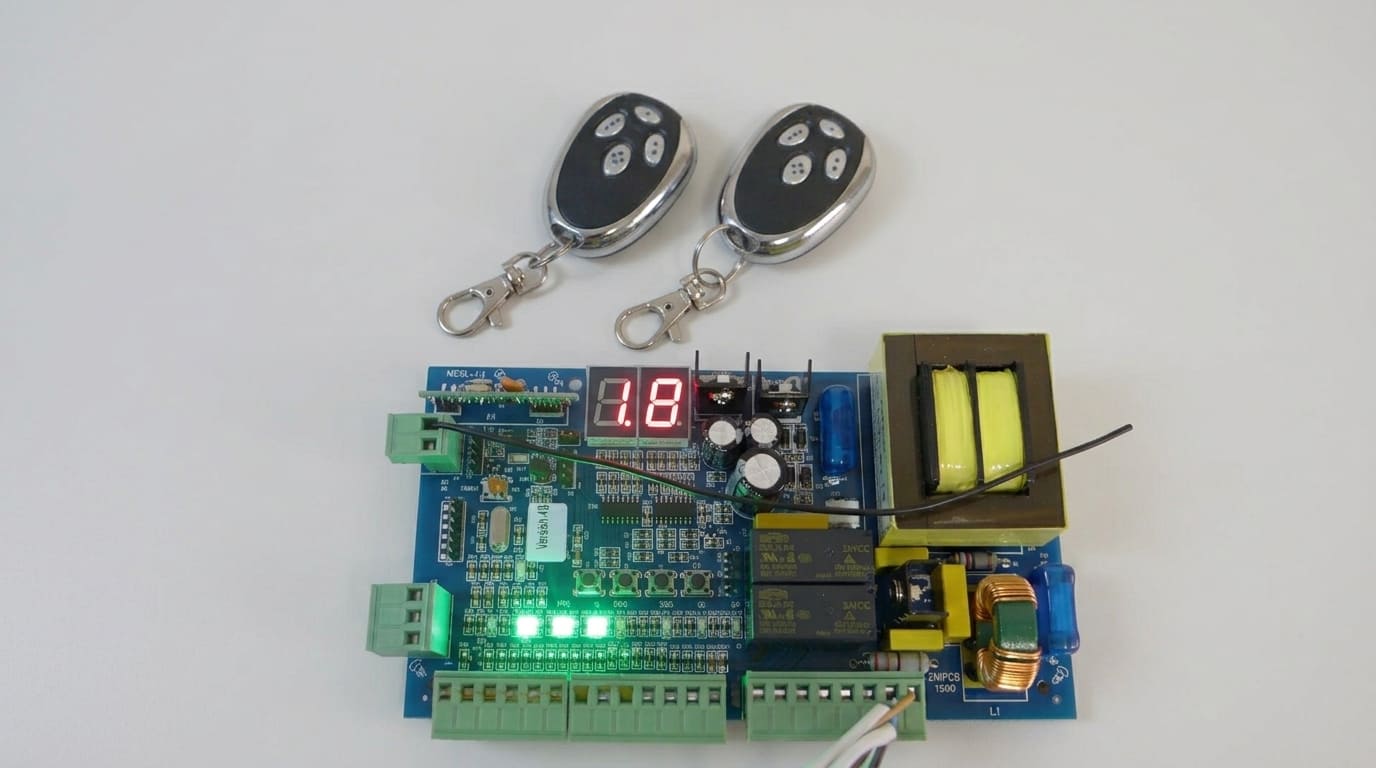

Как пульт связывается с приводом: фиксированный и динамический код
Пульт — радиопередатчик, а привод получает сигнал через приёмник с памятью. Приёмник выполняет команды только тех пультов, чей код в него записан. Код бывает фиксированным и динамическим: фиксированный не меняется и копируется, динамический меняется при каждом нажатии и записывается только через приёмник.
«Запрограммировать ворота» — это две разные работы. Первая — записать пульт в память приёмника, ей посвящена эта статья. Вторая — настроить ходы, усилие и концевики привода.
Фиксированный и динамический код: в чём разница
| Тип кода | Что происходит при нажатии | Можно ли скопировать | Примеры пультов |
|---|---|---|---|
| Фиксированный | Пульт передаёт один и тот же код | Да, с пульта на пульт или копировальщиком. Защита ниже | Came TOP-432NA, TOP-432EE; пульты с DIP-переключателями |
| Динамический (rolling code) | Код меняется при каждом нажатии | Нет. Пульт записывается в приёмник | Alutech AT-4N, Doorhan Transmitter, Nice FLO2R-S и FLO2RE |
Почему пульт одного бренда не открывает ворота другого
Многие пульты работают на одной частоте, 433,92 МГц, но используют разные протоколы шифрования. Приёмник Nice не распознает сигнал Doorhan, и наоборот. Совпадение частоты не означает совместимость.
Исключение — внешний приёмник. Приёмник Doorhan DHRE подключается к автоматике любого производителя, и тогда ворота управляются пультами Doorhan.
Пульт подходит к приводу, если совпадают три вещи: частота, протокол кода и запись в память приёмника. Частота одна, а протоколы у брендов разные.
Подготовка: что проверить до записи пульта
Перед записью нужны три вещи: рабочий пульт с новой батарейкой, свободный доступ к блоку управления привода и понимание, какой у вас приёмник. Название модели указано на корпусе пульта, шильдике привода и плате. Без этого легко нажать не ту кнопку и случайно стереть память.
- Проверьте привод. Ворота должны ездить от кнопки или от другого пульта. Если привод разблокирован или выдаёт ошибку, пульт запишется, но ворота не поедут. Причины разобраны в статье «Ворота не открываются».

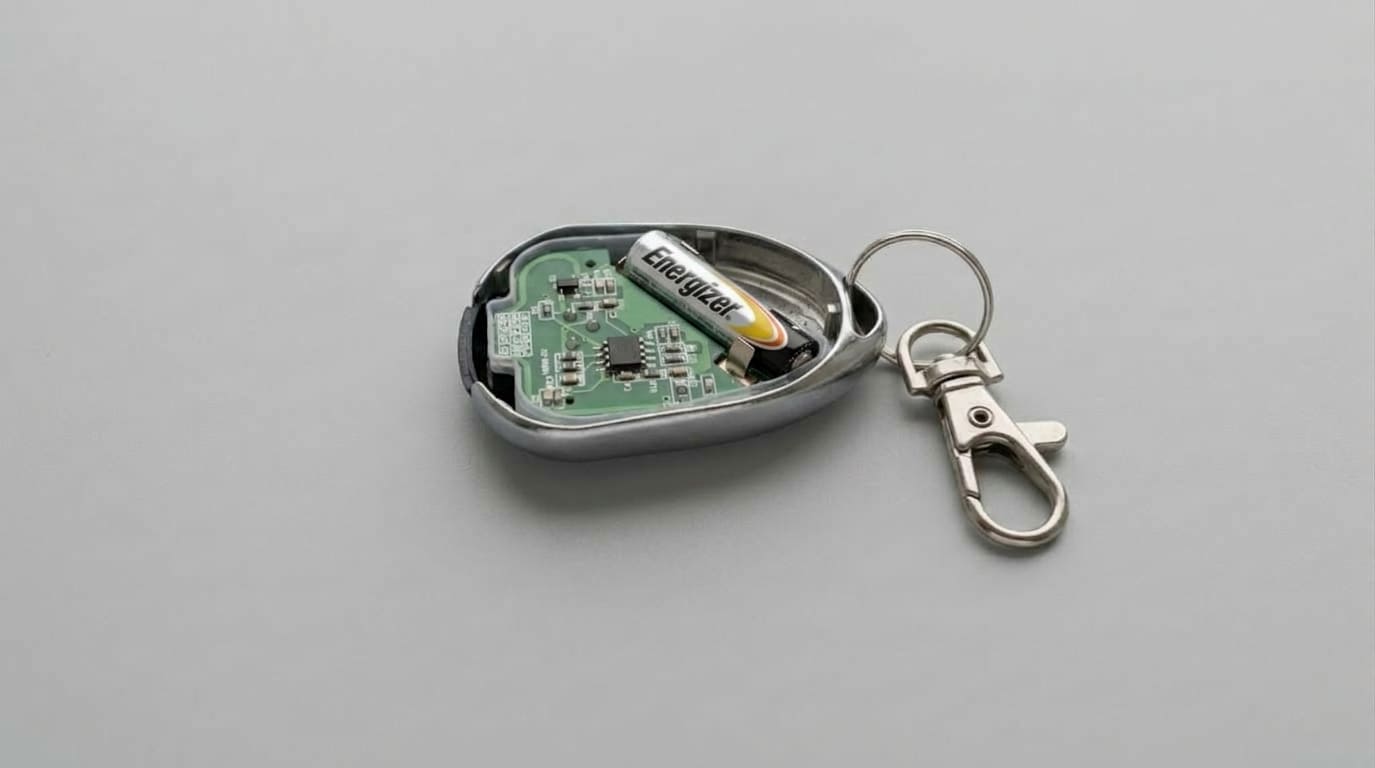

- Замените батарейку в пульте. Слабая батарейка — частая причина неудачной записи, на морозе она садится первой.
- Определите бренд и модель. Название напечатано на корпусе пульта и на шильдике привода: Alutech, Doorhan, Came, Nice.
- Откройте крышку блока управления и найдите кнопку записи по таблице ниже.
- Соберите все пульты, которые должны работать. После очистки памяти записывать придётся каждый.
- Освободите проезд. Перед проверкой убедитесь, что на пути створки нет людей и машин.
Внутри блока управления 230 В. Касайтесь только кнопки записи, клеммы и провода не трогайте. Если крышка не снимается без инструмента или вы сомневаетесь, вызовите мастера.

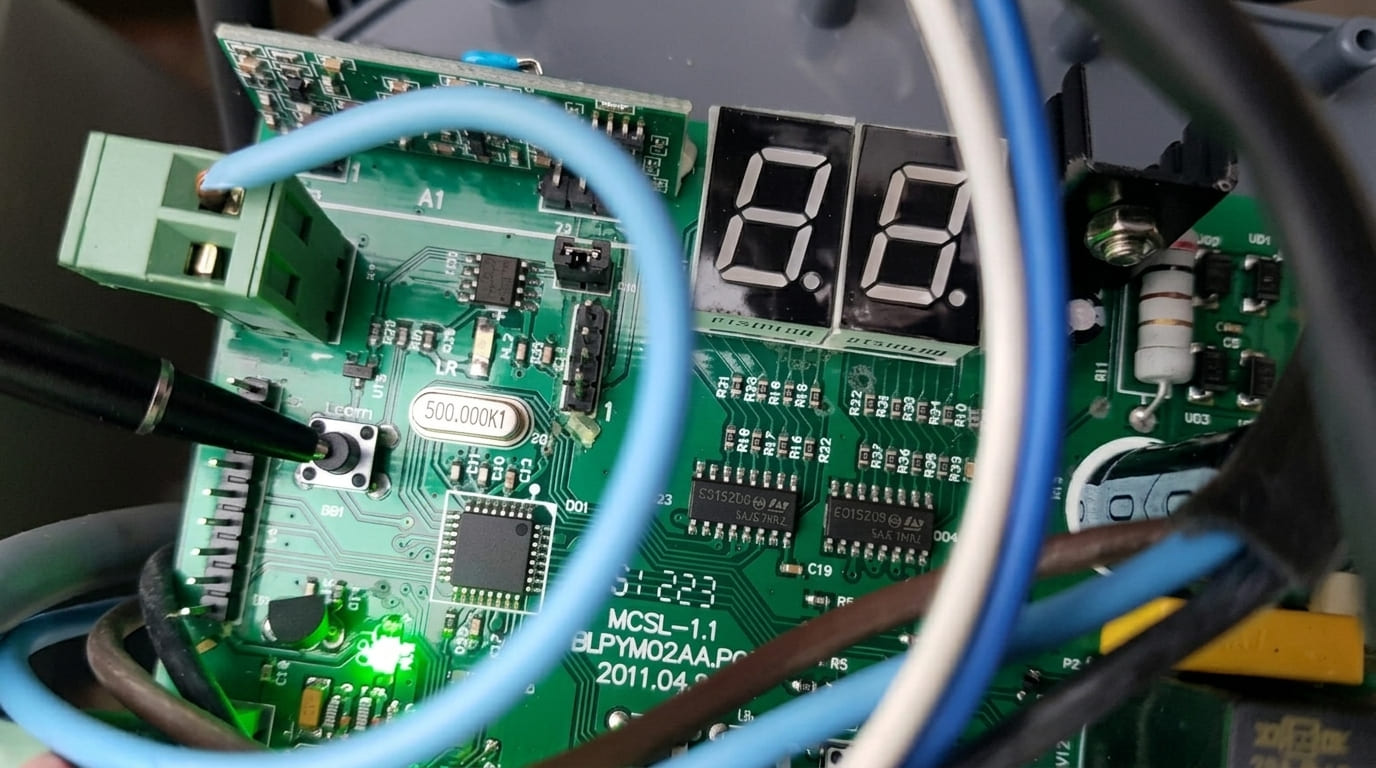

Где искать кнопку записи пульта
| Бренд | Кнопка записи | Что показывает индикатор |
|---|---|---|
| Alutech | «Learn» (LRN) на модуле управления. У приводов Roteo с дисплеем запись идёт через меню P2 | Светодиод «LR» или точка на дисплее |
| Doorhan | «CODE», на новых платах «RADIO». У внешнего приёмника DHRE-2 — «SW1» и «SW2» | Красный светодиод, «LED1» или индикатор «B» |
| Came | «PROG» (на радиомодуле и платах также «CH1») | Светодиод на плате или радиомодуле |
| Nice | Кнопка на приёмнике (SMXI, FLOXI). На платах со встроенным приёмником — «Radio» | Светодиод приёмника |
Название кнопки и число нажатий определяет приёмник, а не привод. Если на плате нет подписей, ищите схему в паспорте или фото платы в инструкции модели.
Пошаговая инструкция: как прописать пульт Alutech, Doorhan, Came и Nice
Общий порядок одинаков для всех брендов: войти в режим записи на плате, нажать кнопку пульта, дождаться подтверждения индикатором и проверить ворота. Различаются кнопка записи, число нажатий на пульте и сигнал подтверждения. Ниже сводная таблица и подробные процедуры по четырём брендам.
| Бренд | Вход в режим записи | Что нажать на пульте | Подтверждение | Память |
|---|---|---|---|---|
| Alutech | Кнопка Learn или меню P2–F1 | Одну кнопку: два раза на модулях Learn, три раза на Roteo | Индикатор LR моргает и гаснет; на дисплее точка | Roteo — до 99 пультов |
| Doorhan | Удержать CODE/RADIO около 2 секунд | Дважды нажать нужную кнопку в течение 10 секунд | Щелчок реле, индикатор «B» моргает один раз | По паспорту платы |
| Came | Удержать PROG (CH1) | Один раз нужную кнопку первого пульта | Индикатор горит постоянно | Один код на приёмник, остальные пульты копируются |
| Nice | Удержать кнопку приёмника 3–4 секунды | Любую кнопку удерживать 3–4 секунды | Светодиод приёмника мигает 3 раза | 16, 63, 124 или 256 пультов в зависимости от приёмника |
Как запрограммировать откатные ворота Alutech (Алютех)
Пульт Alutech AT-4N работает на частоте 433,92 МГц с динамическим кодом, поэтому записывается только в приёмник или блок управления, а скопировать его с пульта на пульт нельзя. На модулях с кнопкой Learn кнопку пульта нажимают два раза. На приводах Roteo с дисплеем запись идёт через меню P2–F1 и три нажатия. Производитель советует очистить память до первой записи.
Вариант А. Модуль управления с кнопкой Learn:
- Нажмите кнопку «Learn» на модуле управления: загорится индикатор «LR».
- Пока горит «LR», нажмите выбранную кнопку пульта AT-4N. Индикатор погаснет.
- Нажмите ту же кнопку пульта ещё раз. Индикатор «LR» моргнёт несколько раз и погаснет: код записан.
- Проверьте работу: нажмите кнопку пульта, ворота должны тронуться.

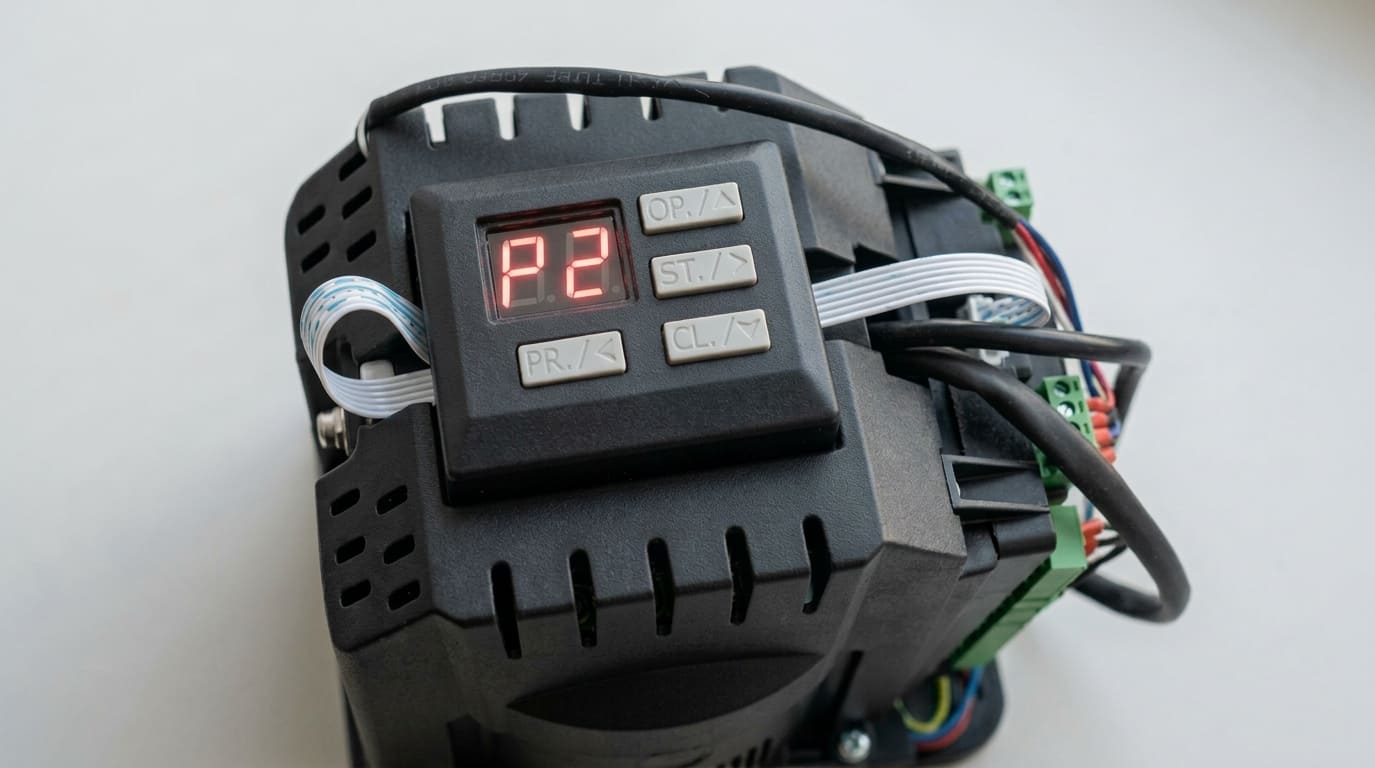

Вариант Б. Привод Roteo (RTO-500, RTO-1000, RTO-2000) с дисплеем:
- Нажмите и удерживайте кнопку входа в меню на панели привода около 5 секунд.
- Кнопками «OP ▲» и «CL ▼» выберите программу «P2» (настройка радиоуправления) и подтвердите выбор.
- Выберите функцию «F1» (запись одной кнопки в режиме «пошагово») и подтвердите.
- Три раза нажмите выбранную кнопку пульта. На дисплее появится предлагаемый номер записи пульта.
- Подтвердите номер кнопкой на панели: на индикаторе загорится точка, она означает запись в память.
- Через 3 секунды привод ждёт следующий пульт. Для выхода из меню подождите 15 секунд.
В меню P2 можно сразу выбрать, сколько кнопок пульта записать:
- F1: одна кнопка, команда «пошагово» (открыть, стоп, закрыть, стоп).
- F2: две кнопки, «пошагово» и пешеходное положение.
- F5: четыре кнопки, «открыть», «стоп», «закрыть» и пешеходное положение.
Перезаписать уже записанный пульт на другую кнопку можно только после его удаления из памяти. Без доступа к блоку управления новый пульт Alutech записать невозможно.
Как прописать пульт Doorhan в откатные ворота
В блок управления Doorhan пульт записывается кнопкой CODE или RADIO. Удерживайте её около 2 секунд, пока не загорится индикатор, затем в течение 10 секунд дважды нажмите кнопку пульта Transmitter. Подтверждением служит щелчок реле или моргнувший индикатор «B». Каждый пульт записывается отдельно.
- Откройте крышку блока управления и найдите кнопку «CODE» (на новых платах «RADIO»).
- Нажмите и удерживайте кнопку около 2 секунд, пока не загорится светодиод.
- Отпустите кнопку. Приёмник ждёт пульт 10 секунд.
- Дважды нажмите выбранную кнопку пульта, примерно по секунде каждое нажатие.
- Дождитесь подтверждения: щелчок реле на плате, индикатор «B» моргнул один раз.
- Для следующего пульта повторите все шаги с первого.
Если радио работает через внешний приёмник DHRE-2, удерживайте «SW1» (выход CH1) или «SW2» (выход CH2) 3 секунды, пока не загорится «LED1». Затем нажмите кнопку пульта на 2–3 секунды. В память записывается только одна кнопка.
Как прописать пульт Came (TOP-432EE, TOP-432NA)
Приёмник Came запоминает один код, поэтому на плату записывают только первый пульт. Остальные брелки получают тот же код по цепочке: от первого пульта ко второму и дальше. Первый пульт записывают кнопкой PROG (CH1) на плате, дополнительные клонируют без доступа к блоку.
Первый пульт записывается в приёмник:
- Нажмите и удерживайте кнопку «PROG» (или «CH1») на плате или радиомодуле. Индикатор начнёт мигать.
- Нажмите нужную кнопку пульта. Индикатор на плате загорится постоянно.
- Отпустите обе кнопки. Первый пульт записан.

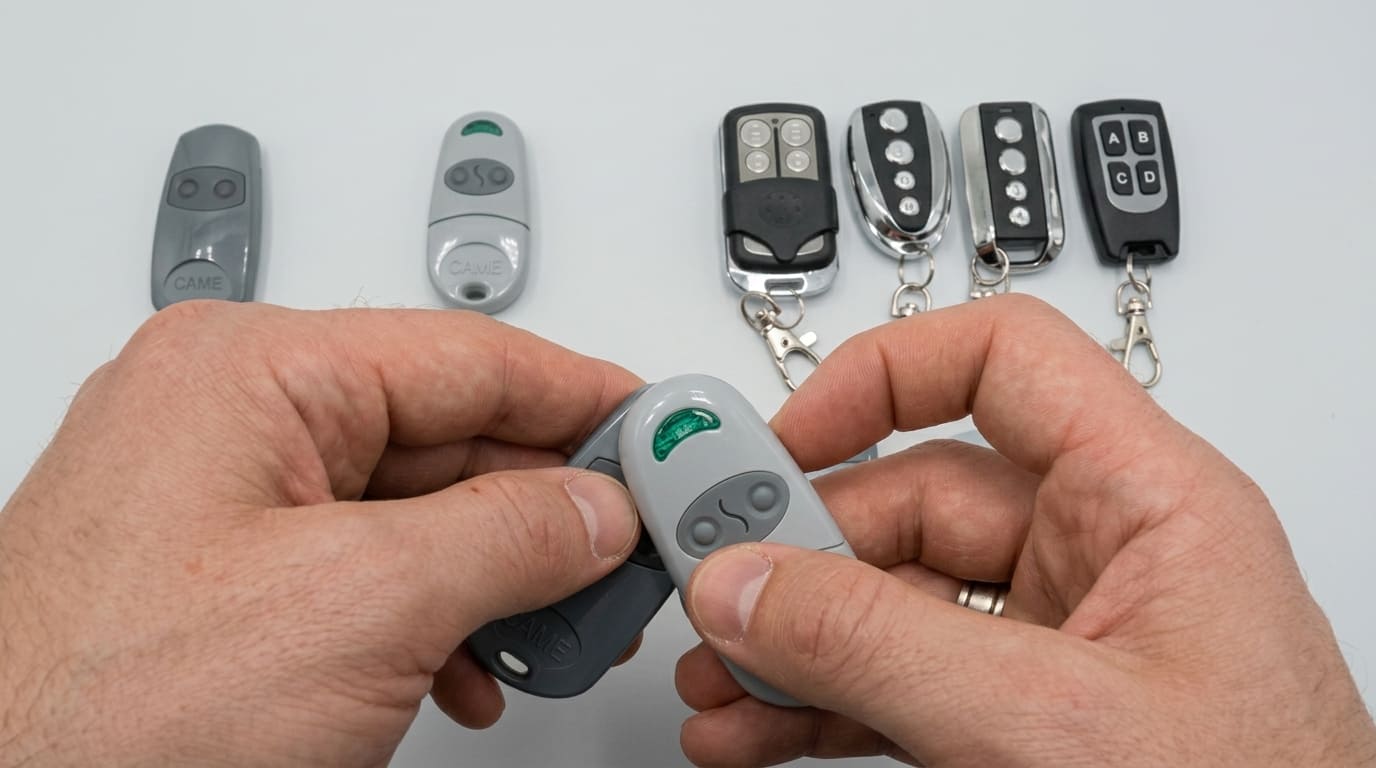

Дополнительный пульт копируется с первого:
- На новом пульте нажмите и удерживайте обе кнопки, пока индикатор не начнёт быстро мигать.
- Отпустите кнопки и нажмите ту, которую нужно записать. Индикатор загорится ровным светом.
- В течение 10 секунд поднесите первый пульт снизу и сзади к новому и один раз нажмите рабочую кнопку.
- Индикатор нового пульта вспыхнет три раза и погаснет: код скопирован.
Запись нового кода автоматически стирает старый. Если все пульты потеряны, запишите один новый пульт, а затем скопируйте с него остальные. Пульты Came с динамическим кодом (например, серия ATOMO) записываются иначе, по руководству к приёмнику.

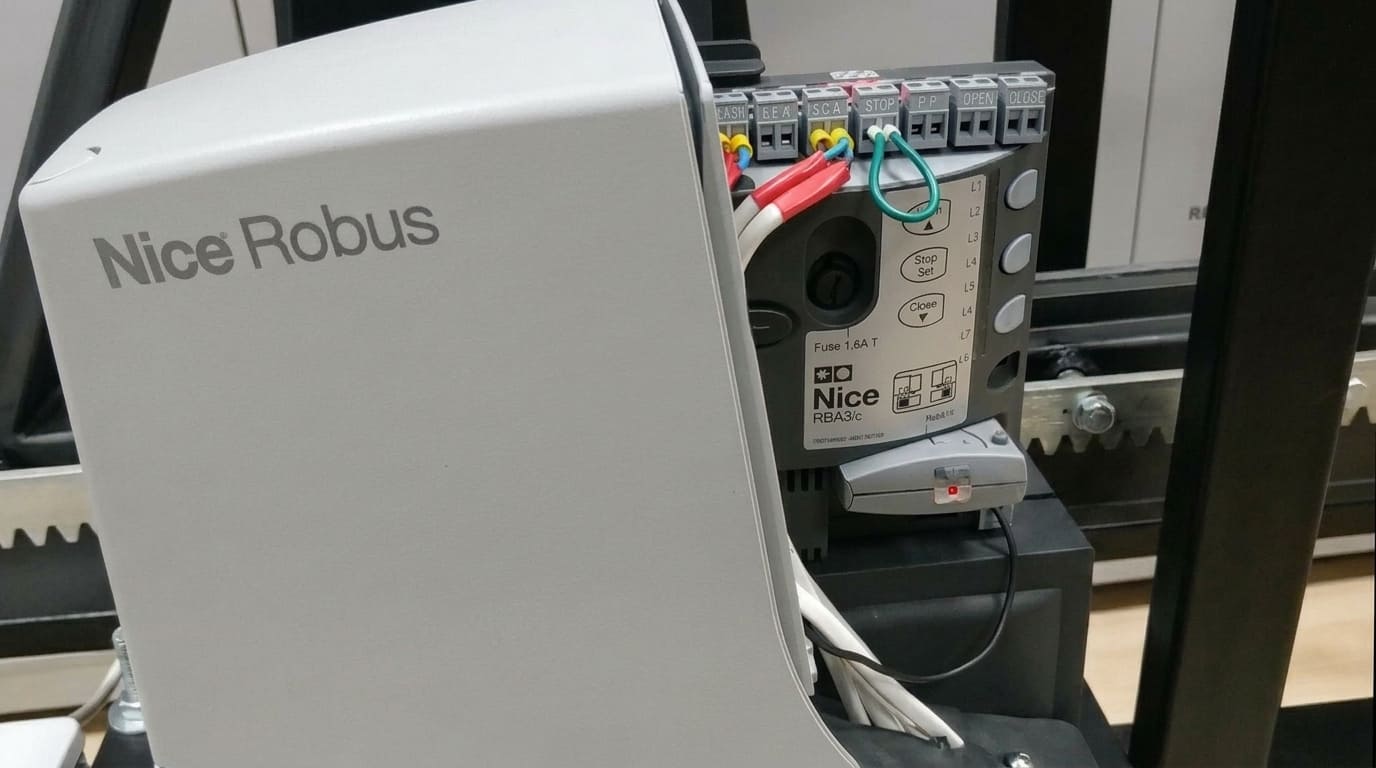

Как привязать пульт Nice к приёмнику
Пульты Nice FLO2R-S и FLO2RE записывают в приёмник SMXI, FLOXI или в плату со встроенным приёмником. В режиме I приёмник входит в запись после удержания кнопки 3–4 секунды, и пульт записывается целиком, все кнопки сразу. В режиме II записывается одна кнопка. Подтверждение — три вспышки светодиода.
Режим I. Все кнопки пульта сразу:
- Нажмите и удерживайте кнопку на приёмнике 3–4 секунды, пока светодиод не загорится.
- На пульте зажмите любую кнопку на 3–4 секунды. Светодиод приёмника мигнёт три раза: пульт записан.
- Ещё 10 секунд приёмник остаётся в режиме записи: за это время можно записать другие пульты.
Режим II. Одна кнопка: нажмите кнопку приёмника один раз, менее чем на секунду, затем повторите шаги 2 и 3. Записанная кнопка работает в режиме «пошагово», остальные кнопки пульта можно назначить на другие устройства Nice.
Пульты серии ONE (NiceOne, Era One) записываются по собственной инструкции: в ней кнопки пульта обозначены цифрами. Точную процедуру ищите в паспорте приёмника.
Универсальные и клонируемые пульты
Универсальный пульт-копировальщик работает только с фиксированным кодом: он считывает сигнал рабочего пульта и повторяет его. Пульты с динамическим кодом (Alutech AT-4N, Doorhan Transmitter, Nice FLO2RE) таким способом не копируются, их записывают в приёмник. Перед покупкой проверьте частоту и тип кода.
- Частота: пульт и приёмник работают на одной частоте, чаще всего 433,92 МГц.
- Тип кода: для динамического кода нужен пульт того же бренда или поддержка его протокола.
- Бренд в описании: производитель указывает, с какими приёмниками пульт совместим.
- Число каналов: два канала нужны, если один пульт управляет и воротами, и калиткой или гаражом.
- Способ записи: запись в приёмник надёжнее копирования, потому что не зависит от расстояния между пультами.
Фиксированный код легко скопировать, а значит, и перехватить. Для новых ворот выбирайте автоматику с динамическим кодом.
Как удалить пульты из памяти приёмника
Стирать память нужно при потере пульта, смене владельца дома или перед первой настройкой. У большинства приёмников удаляются все пульты сразу: кнопку записи удерживают 8–20 секунд до сигнала индикатора. Выборочное удаление есть не везде. После очистки все нужные пульты записывают заново.
| Бренд | Как стереть все пульты | Можно ли удалить один пульт |
|---|---|---|
| Alutech | Модуль Learn: удерживайте кнопку около 8 секунд, пока не погаснет «LR». Roteo: меню P2, функция F0 | Roteo: по коду пульта (F8) или по номеру записи (F9) |
| Doorhan | Удерживайте CODE/RADIO 10 секунд. На платах PCB-SL производитель указывает около 20 секунд после подачи питания | Да: удерживайте кнопку, затем дважды нажмите кнопку удаляемого пульта (нужен сам пульт) |
| Came | Отдельной очистки нет: запись нового кода заменяет старый | Нет. Меняют код всей системы |
| Nice | Удерживайте кнопку приёмника: светодиод загорится, погаснет и мигнёт 3 раза. Отпустите на третьей вспышке. Пауза, затем 5 миганий: память стёрта | На приёмнике SMXI нет. У приёмников OXI и с программатором O-Box есть |
Потерян или украден пульт: что делать
- Сотрите память приёмника по таблице выше. Потерянный код перестанет открывать ворота.
- Запишите заново все пульты, которыми пользуетесь. У Came запишите один и скопируйте с него остальные.
- Проверьте каждый пульт на расстоянии, с которого привыкли открывать ворота.
- Ведите список: у кого какой пульт. При следующей потере сразу будет ясно, нужна ли очистка.
Новый дом или новый привод: зачем чистить память
После монтажа в памяти могут остаться тестовые пульты установщиков, а в купленном доме остаются пульты прежних жильцов. Очистка до первой записи убирает чужие коды. Alutech прямо требует очищать память до первого программирования, чтобы избежать конфликтов.
Пульт нельзя «сбросить»: он хранит свой код навсегда. Память стирают в приёмнике, а затем записывают нужные пульты заново.
Как добавить несколько пультов и брелоков
Число пультов ограничено памятью приёмника: у Alutech Roteo до 99, у приёмников Nice от 16 до 256, у Came один код с копированием на остальные пульты. Каждый новый брелок записывают так же, как первый. Если доступа к плате нет, у части брендов пульт добавляют через рабочий.
Можно ли добавить пульт без доступа к блоку управления
| Бренд | Без доступа к плате | Условие |
|---|---|---|
| Alutech | Нет | Пульт записывается только в приёмник или блок управления |
| Doorhan | Да, на автоматике примерно с 2016 года | Нужен записанный пульт и расстояние в зоне приёма |
| Came | Да, клонированием | Нужен первый пульт, записанный в приёмник |
| Nice | Да, через записанный пульт | Расстояние до приёмника около 5 метров |
Как добавить пульт Doorhan через рабочий пульт
- Встаньте от привода на расстоянии, на котором работает старый пульт.
- На рабочем двухкнопочном пульте зажмите нижнюю кнопку и, не отпуская, нажмите верхнюю. Отпустите обе одновременно.
- Нажмите на рабочем пульте ранее записанную кнопку. Приёмник коротко пискнет: он готов к записи.
- В течение 10 секунд дважды нажмите выбранную кнопку на новом пульте. Приёмник пискнет ещё раз.
Если комбинация не срабатывает, привод не поддерживает удалённую запись. Тогда записывайте пульт кнопкой на плате.

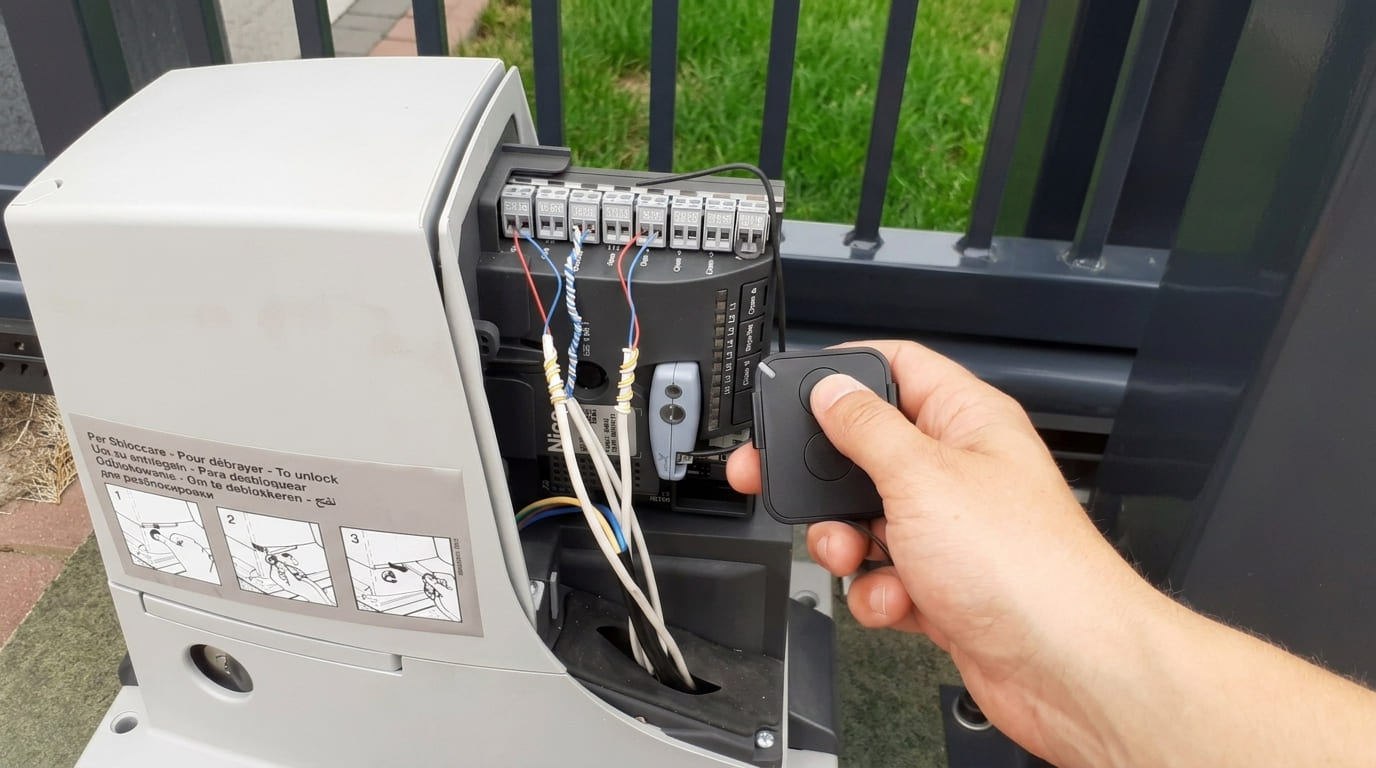

Как добавить пульт Nice через рабочий пульт
- Встаньте в зоне действия приёмника, примерно в 5 метрах от него.
- Зажмите нужную кнопку нового пульта на 10 секунд, затем отпустите.
- Нажмите кнопку на старом пульте 3 раза, не удерживая (ворота при этом не должны тронуться).
- Нажмите ту же кнопку на новом пульте несколько раз и отпустите: кнопка выполняет те же команды, что на старом.
Как разделить кнопки: ворота, калитка, гараж
- Alutech: в меню P2 выбирают режим записи F2–F6, и кнопки пульта автоматически получают команды «пошагово», «пешеходное» и «освещение».
- Nice: в режиме I все кнопки пульта записываются сразу, а в режиме II записывается одна нужная кнопка.
- Doorhan: двухканальный приёмник DHRE-2 записывает пульт отдельно на каждый выход: SW1 для CH1, SW2 для CH2.
- Came: двухканальные приёмники запоминают два кода, по одному на канал.
Если нужны ворота и автоматика, посмотрите автоматические откатные ворота с дистанционным управлением или закажите расчёт: мастер подберёт приёмник под число пультов.
Перед покупкой запасных пультов узнайте ёмкость памяти приёмника и способ записи: у Alutech без доступа к плате новый пульт не добавить.
Пульт не прописывается: причины и что делать
Пульт не записывается чаще всего по пяти причинам: села батарейка, пульт и приёмник из разных систем, запись не уложилась в 10 секунд, память приёмника заполнена или привод в ошибке. Проверьте батарейку, модель пульта и число нажатий, затем повторите запись на очищенной памяти.
| Что происходит | Вероятная причина | Что сделать |
|---|---|---|
| Индикатор на плате не загорается при нажатии кнопки записи | Нет питания, ошибка платы или нажата другая кнопка | Проверьте автомат и индикаторы питания, найдите кнопку по схеме в паспорте |
| Индикатор подтвердил запись, но ворота молчат | Привод разблокирован, сработала защита или записана не та кнопка | Проверьте блокировку и фотоэлементы, попробуйте другую кнопку пульта |
| Пульт работает только вблизи | Слабая батарейка, антенна закрыта металлом, помехи | Замените батарейку, вынесите антенну приёмника |
| Приёмник подаёт три длинных сигнала | Память приёмника заполнена (у Doorhan) | Сотрите память и запишите только нужные пульты |
| Запись не проходит, хотя всё сделано по инструкции | Пульт и приёмник из разных систем или с разными частотами | Сверьте бренд и серию пульта с брендом приёмника по паспорту |
Порядок проверки, если запись не удаётся
- Поставьте новую батарейку и убедитесь, что кнопка пульта нажимается чётко.
- Сверьте модель пульта с брендом приёмника: Alutech AT-4N записывается только в Alutech, Doorhan Transmitter только в Doorhan.
- Повторите запись, укладываясь в 10 секунд и считая нажатия на пульте.
- Сотрите память приёмника и запишите пульты заново.
- Проверьте сам привод: ворота должны ездить от кнопки. Если нет, читайте «Ворота не открываются: причины и что делать».
- Сфотографируйте плату и шильдик привода и вызовите мастера.
На некоторых блоках Alutech производитель рекомендует перед записью отсоединить разъём антенны: это повышает надёжность программирования. Нужна ли эта операция, указано в паспорте блока.
Если пульт записан, а ворота не двигаются, дело не в пульте. Проверяйте разблокировку привода, питание и фотоэлементы.
Частые вопросы
Пульт записывается кнопкой на плате приёмника в течение 10 секунд после входа в режим записи. У Alutech доступ к плате обязателен, у Came один код копируется на остальные пульты, а память у большинства брендов стирается целиком. Ответы на девять частых вопросов ниже.
Как прописать пульт к воротам, если старого пульта нет?
Откройте блок управления, нажмите кнопку записи (Learn, CODE/RADIO, PROG или кнопку приёмника) и нажмите кнопку нового пульта по инструкции бренда. Старый пульт для записи через плату не нужен. Если пульты потеряны, предварительно сотрите память приёмника.
Можно ли запрограммировать пульт без доступа к блоку управления?
Зависит от бренда. Doorhan, Came и Nice позволяют добавить пульт через уже записанный, если он есть под рукой. Alutech такой возможности не даёт: пульт AT-4N записывается только в приёмник или блок управления.
Сколько пультов можно записать в ворота?
Зависит от памяти приёмника. У приводов Alutech Roteo до 99 пультов, у приёмников Nice от 16 до 256. Приёмник Came запоминает один код, остальные пульты копируются с первого. Точное число указано в паспорте привода.
Как удалить потерянный пульт из памяти ворот?
Сотрите всю память приёмника удержанием кнопки записи и запишите оставшиеся пульты заново. Выборочное удаление есть у Alutech Roteo и части приёмников Doorhan. У Came запишите новый код, старый стирается автоматически.
Подойдёт ли пульт Doorhan к приводу Alutech, Came или Nice?
Как правило, нет: частота у многих брендов одна, но протоколы кода разные. Исключение — внешний приёмник Doorhan DHRE, который подключается к автоматике любого производителя. Тогда ворота открываются пультами Doorhan.
Чем динамический код отличается от фиксированного?
Фиксированный код не меняется и копируется копировальщиком. Динамический код меняется при каждом нажатии, поэтому его нельзя скопировать и нужно записывать в приёмник. Динамический код безопаснее и применяется в пультах Alutech AT-4N, Doorhan Transmitter и Nice FLO2RE.
Почему пульт записался, но ворота не открываются?
Код записан, но ворота не едут: привод разблокирован, сработала защита фотоэлементов, нет питания или записана не та кнопка. Проверьте разблокировку и фотоэлементы, нажмите другую кнопку пульта. Если ворота не едут и от кнопки, неисправен привод.
Почему после записи пульт работает только вблизи?
Обычно слабая батарейка в пульте, антенна приёмника закрыта металлом или рядом мощные помехи. Замените батарейку, вынесите антенну из шкафа или корпуса. Если дальность не вернулась, нужна диагностика приёмника.
Можно ли записать пульт самому или нужен мастер?
Записать пульт самому можно, если есть доступ к плате и найдена кнопка записи. Мастер нужен, когда блок недоступен, привод не включается, на плате ошибка или бренд приёмника неизвестен. Работать нужно только с кнопкой, внутри блока 230 В.
