Фундамент для откатных ворот
Фундамент для откатных ворот — важный и ответственный этап подготовки проёма. Его можно выполнить своими силами по техническому заданию или доверить нашим специалистам. Мы также выезжаем на объект и консультируем по всем вопросам устройства фундамента под откатные ворота.
Что нужно учесть при формировании проёма
При разметке проёма важно заранее продумать несколько моментов:
- параметры будущих ворот и наличие свободного места для отката створки;
- правильное расположение закладных деталей на столбах, если столбы кирпичные;
- уровень проезжей части — от него зависит позиционирование фундамента и швеллера.
После монтажа зазор от швеллера до створки ворот обычно составляет около 10 см — это рекомендованное значение для удобной эксплуатации на загородных участках. Поэтому чаще всего уровень полки швеллера выводят вровень с асфальтом. Если нужен другой зазор, этот момент лучше обсудить с нами заранее, до начала работ.

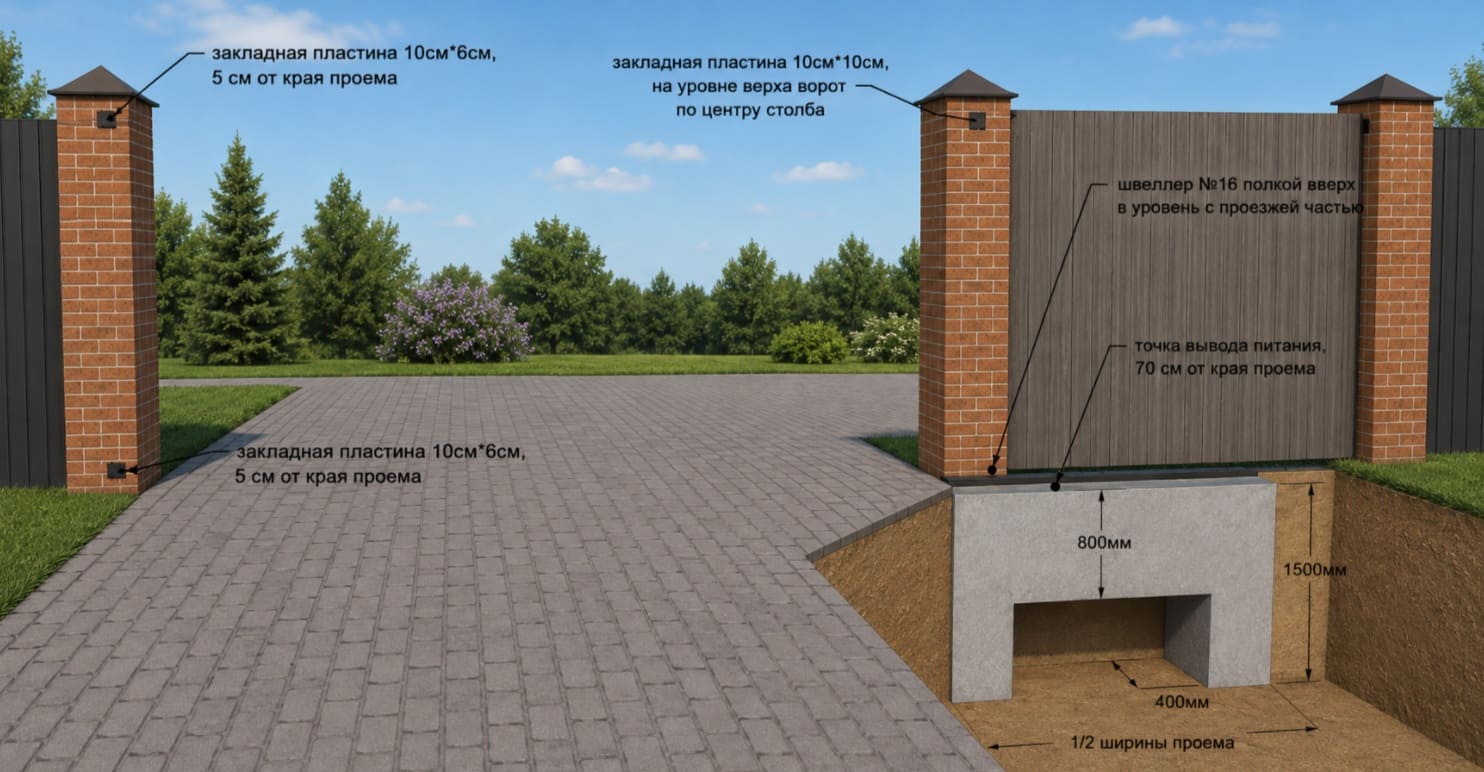

Расположение закладных деталей
На кирпичных столбах закладные пластины размещаются в трёх точках:
| Закладная деталь | Расположение |
|---|---|
| Пластина 10×6 см (нижняя) | 5 см от края проёма |
| Пластина 10×6 см (верхняя) | 5 см от края проёма, симметрично нижней |
| Пластина 10×10 см | на уровне верха ворот, по центру столба |
Дополнительно на столбе со стороны привода предусматривается точка вывода питания — на расстоянии 70 см от края проёма.
Материалы для устройства фундамента
Для работы потребуется:
- бетон марки М-300;
- металлический швеллер №16, длиной 2 метра;
- арматура диаметром 12 мм.

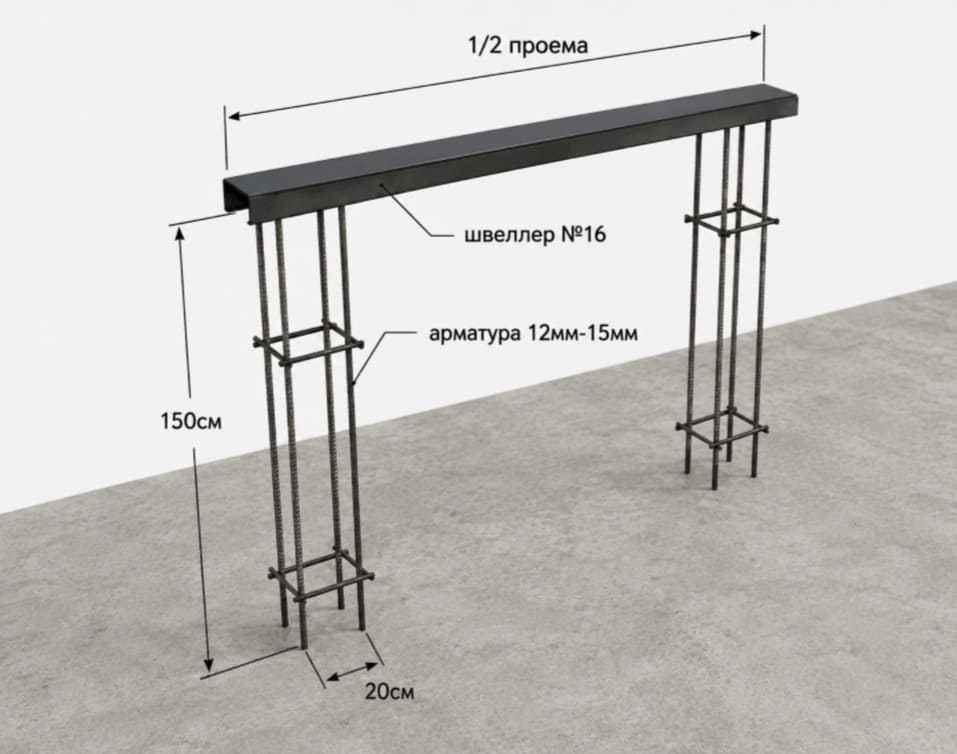

Подготовка металлической закладной
- Разметка и земляные работы. Яма копается сбоку от проёма, вдоль забора — с той стороны, куда будет открываться створка ворот. Длина ямы — ½ ширины проёма, ширина — 40 см, глубина — больше уровня промерзания грунта (для разных регионов этот показатель отличается в зависимости от климата).
- Сборка закладной. К швеллеру с внутренней стороны в нескольких местах приваривается арматура, формируется каркас-обвязка высотой 150 см.
- Установка в яму. Готовая заготовка опускается в подготовленную яму, швеллер прижимается к столбу и выравнивается в уровень с чистым полом. Ось швеллера должна совпадать с осью движения створки.
- Прокладка кабеля (для автоматических ворот). Если ворота будут автоматизированы, гофру с кабелем питания электропривода закладывают сразу в раствор на этом этапе.
- Фиксация и заливка. Закладная фиксируется проволокой в нужном положении, после чего яма заливается бетоном до уровня швеллера.
После застывания бетона фундамент готов, и можно приступать к изготовлению каркаса ворот с учётом окончательных размеров проёма.
Нужна консультация?
Наши специалисты выезжают на участок для замера, помогают правильно разместить закладные и просчитать все размеры под конкретный проём. Свяжитесь с нами, чтобы согласовать параметры фундамента до начала работ.
